INSTRUCTIVO DE ARMADO FLOATING 06
El sistema de marcos FLOATING 06 de MOLDUMARCOS ® posee un sistema de montaje sumamente sencillo, diseñado para que puedas realizar el ensamble (obra/marco), en tu propio taller, casa o estudio, sin necesidad de herramientas especiales ni de ayudantes.
SOLO NECESITARÁS UN DESTORNILLADOR!

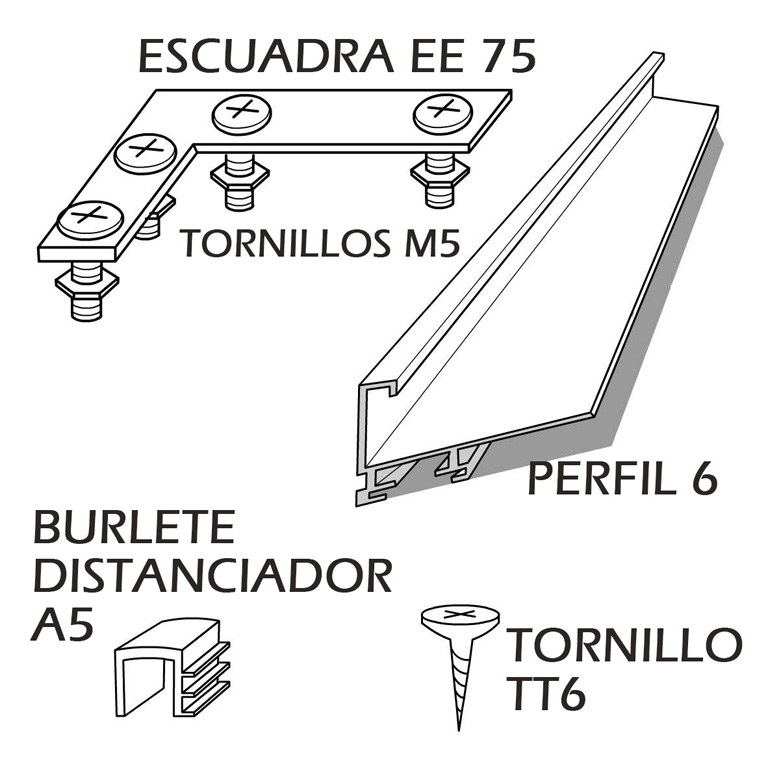

Abrir el tubo y retirar lo perfiles junto al resto de los accesorios Kit 1 (4 perfiles 06 / 4 escuadras con tornillos M5 / 8 distanciadores A5)

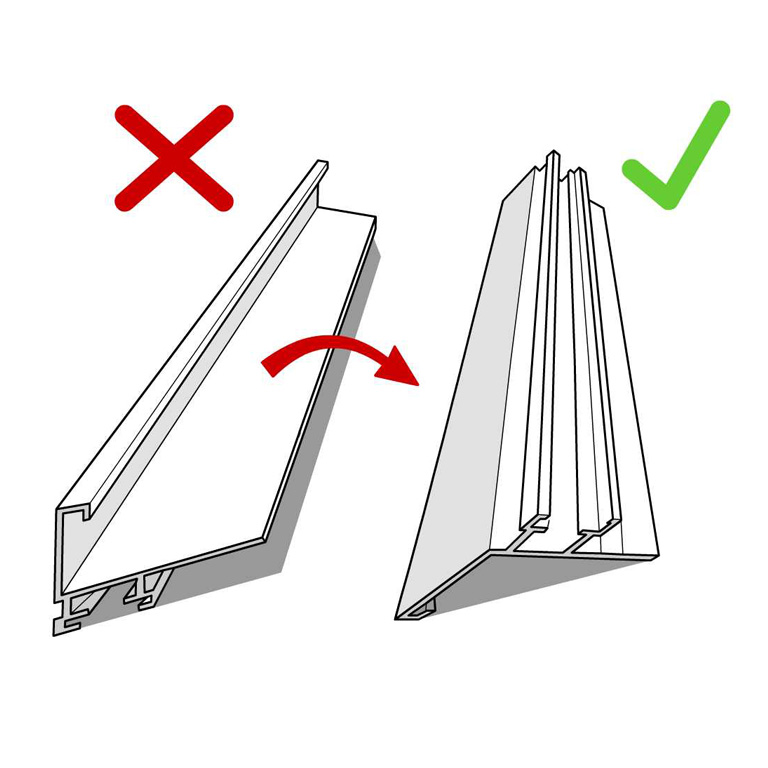

Colocar los perfiles sobre una superficie plana, preferentemente sobre un paño para evitar rayones en los mismos. Los perfiles deben ubicarse con el canal para el ingreso de las escuadras hacia arriba.

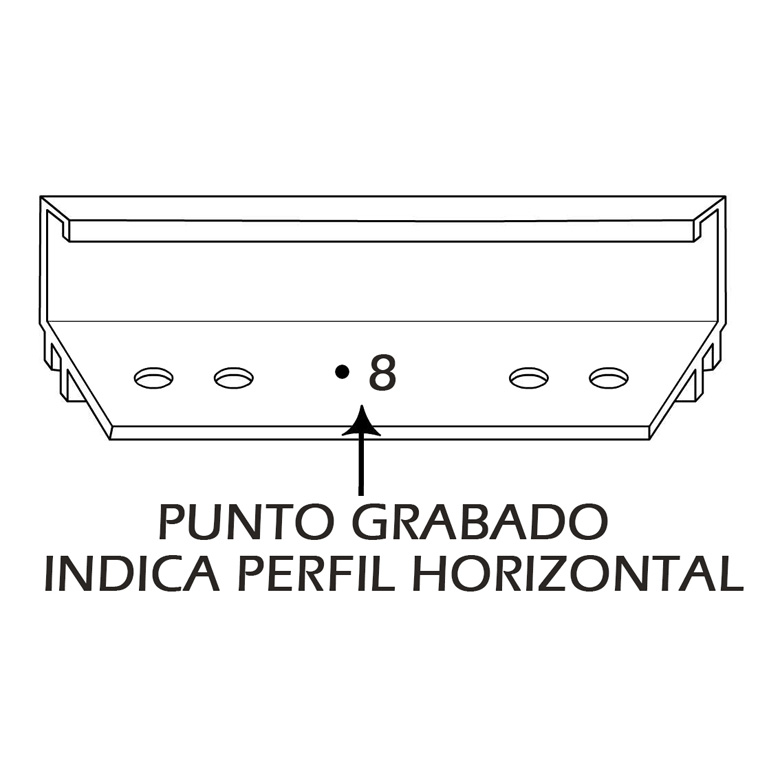

Los perfiles llevan un número grabado del lado interno. Si lo antece un punto grabado, ese perfil pertenece al ancho del marco (ubicación horizontal), Si no lo tiene, dicho perfil corresponde al alto del marco.
Verificar que cada escuadra tenga colocados sus 4 tornillos y tuercas. Las mismas deben estar ubicadas, aproximadamente, en la mitad de la rosca del tornillo.

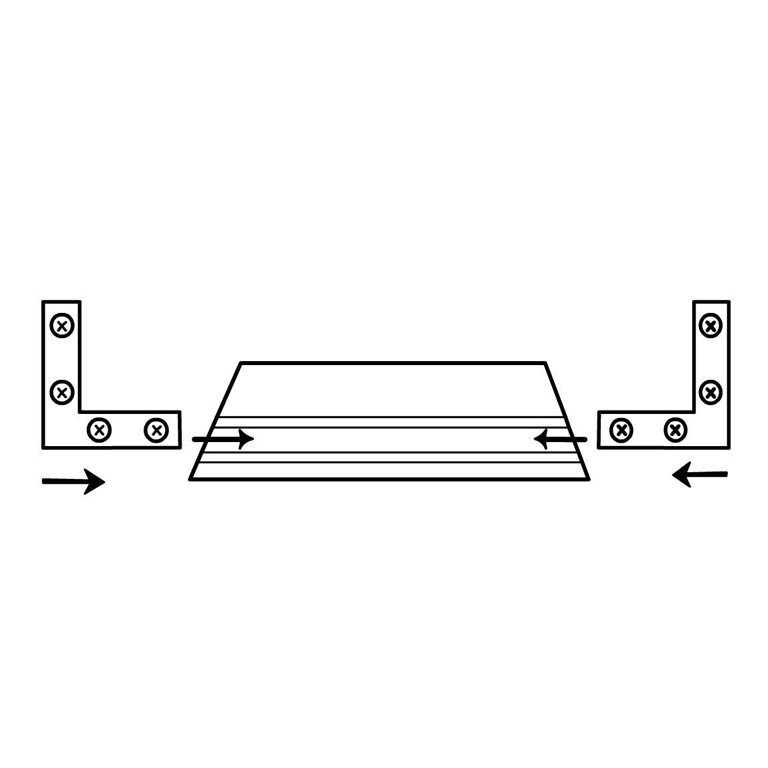

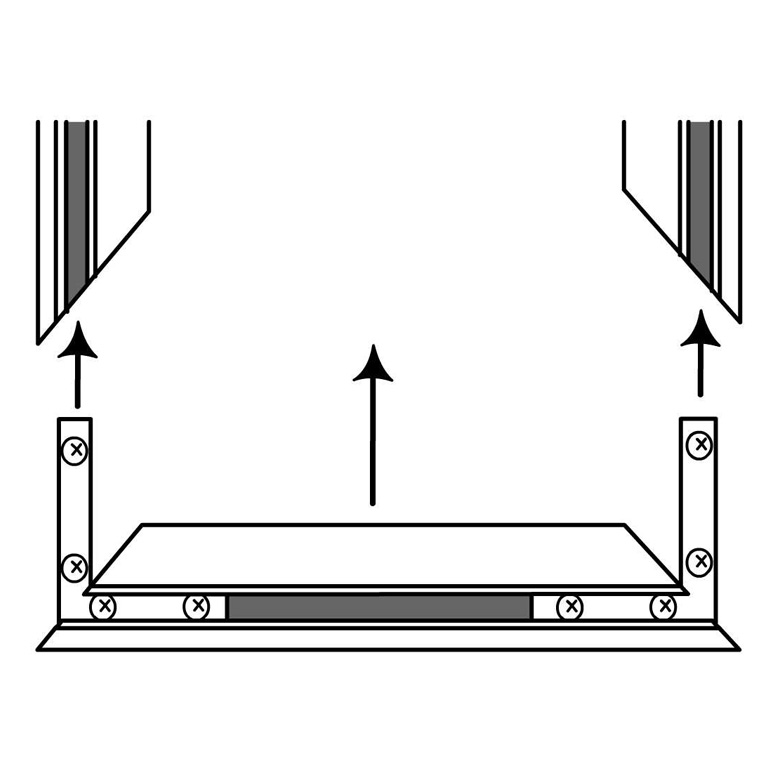

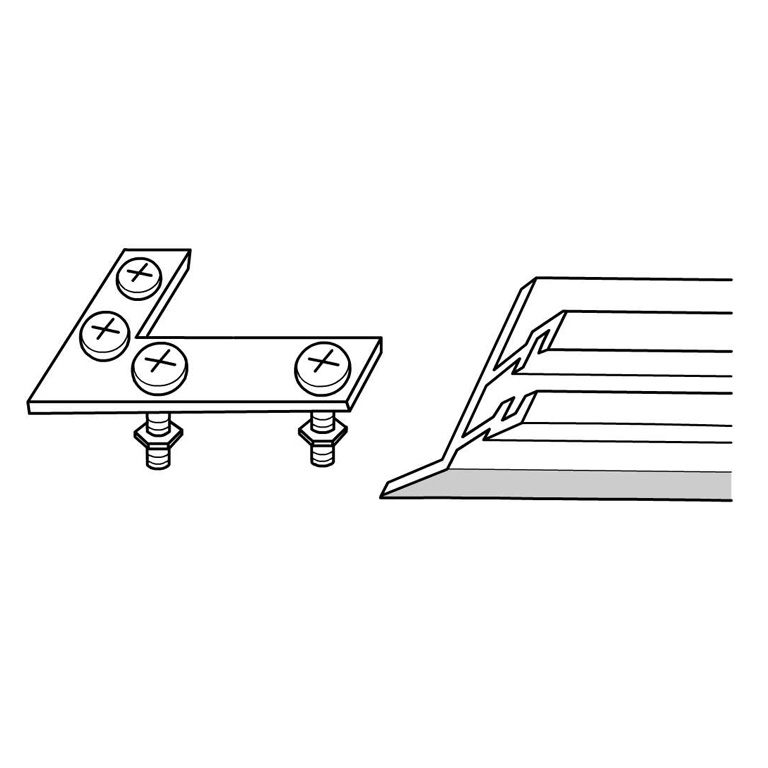

Introducir las escuadras (con la cabeza de los tornillos hacia arriba), en la canaleta superior de los dos perfiles horizontales (al mismo tiempo las tuercas ingresarán en la cavidad posterior a dicha canaleta. Las escuadras deben ingresar de forma suave.
Luego insertar el ala libre de las mismas en los perfiles verticales, tratando de presionar suavemente y de forma pareja para que no se traben. Bajo ningún aspecto deben forzarse las escuadras en su ingreso al canal. Si por alguna razón, se traban, retirarlas con cuidado y constatar que las tuercas se encuentren ubicadas como se indica en el punto 4, o sea, a mitad de la altura del tornillo.

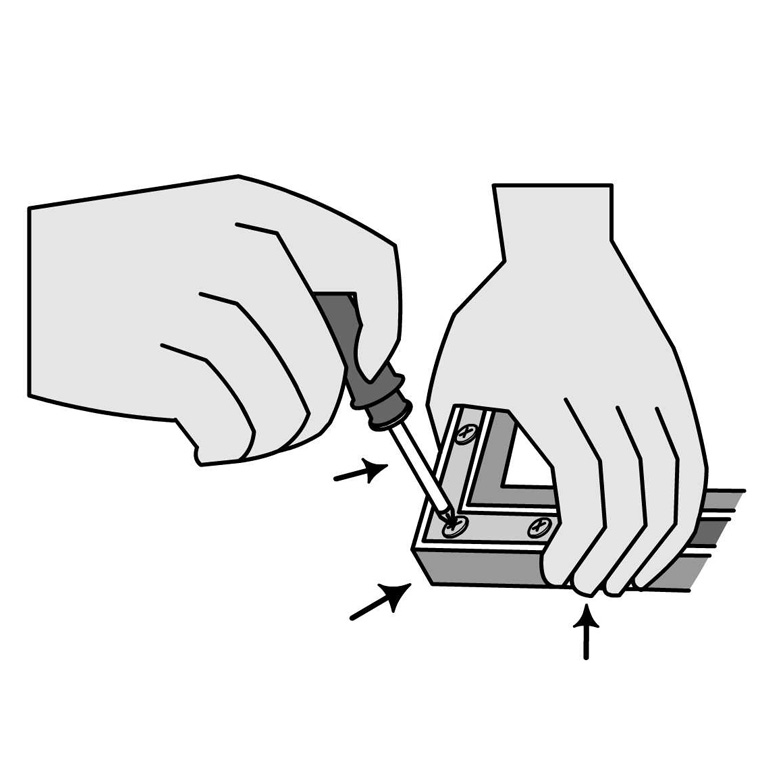

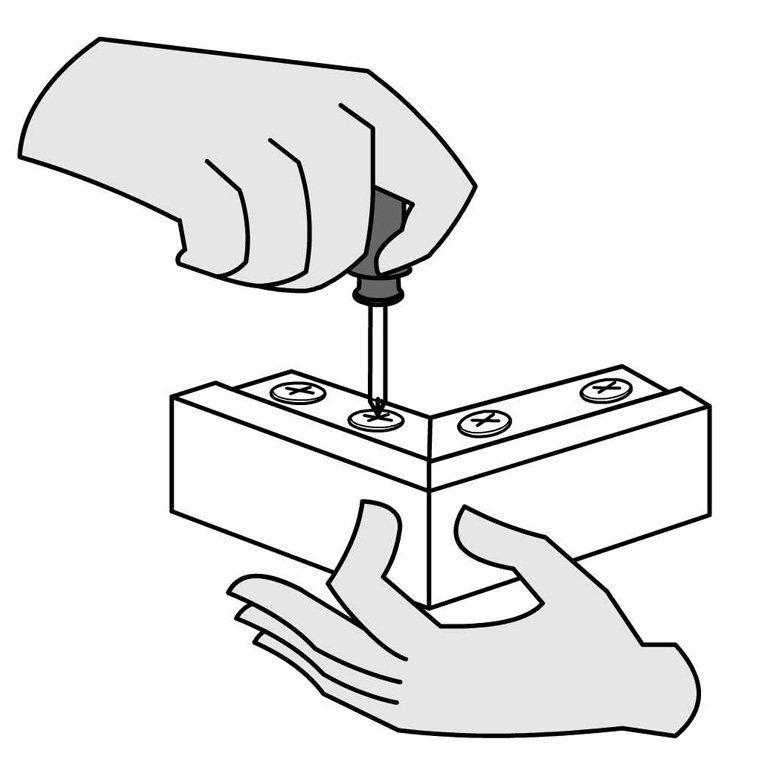

Ubicadas las 4 escuadras, sujetar cada esquina presionando con los dedos los perfiles, para que la unión a 45ª quede lo más cerrada posible. Controlada, dicha acción, ir ajustando los tornillos.

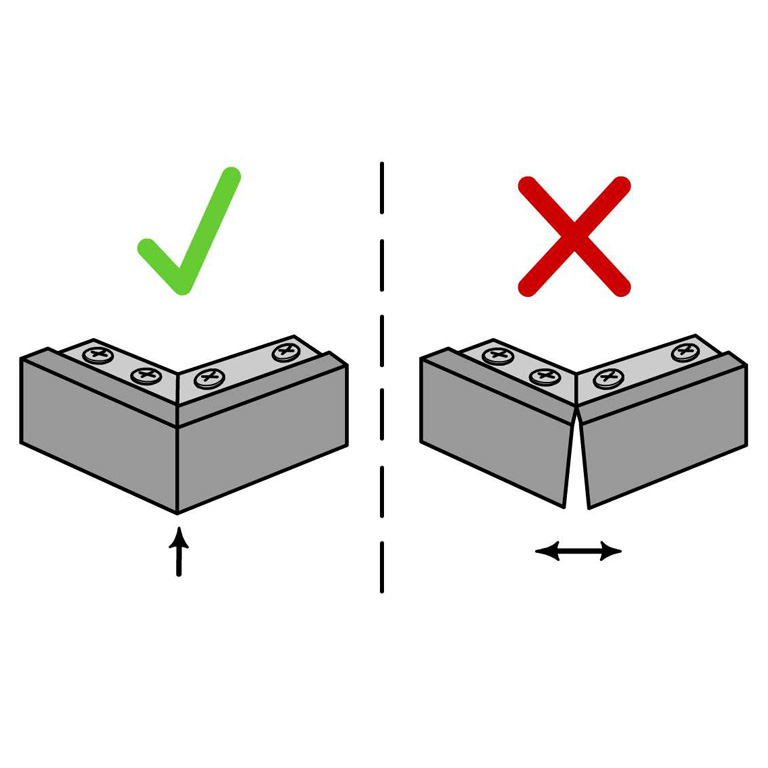

Una vez ajustadas las 4 escuadras, verificar como quedaron las uniones en el frente del marco y, en el caso que alguna no haya quedado bien cerrada, aflojar los tornillos e intentar un nuevo ajuste.
Una vez verificado que los encuentros quedaron bien cerrados, asegurarse de que los 16 tornillos hayan quedado bien ajustados.

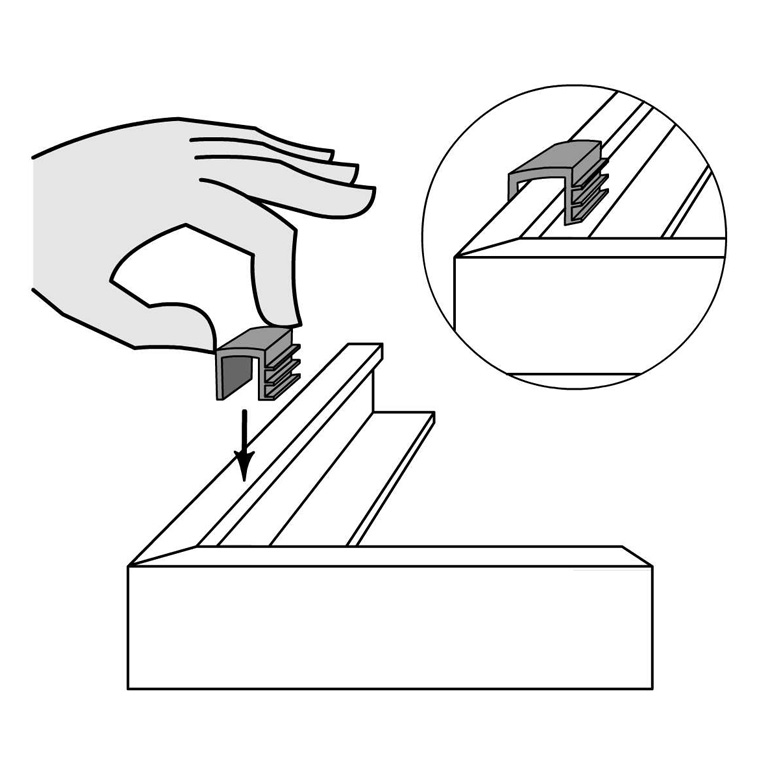

Dar vuelta el marco y colocar los 8 burletes A5 (con las ranuras hacia adentro) en las cuatro esquinas del mismo. Dichos burletes ayudarán a centrar el bastidor respecto al marco.

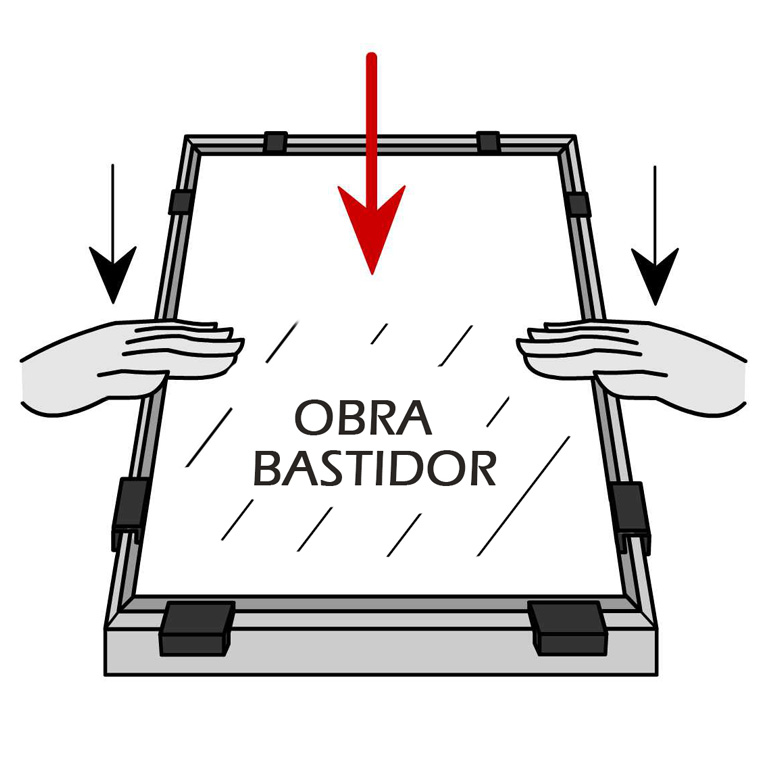

Luego insertar el bastidor entre los burletes A5 presionándolo suavemente a fin de que haga tope contra el fondo del marco. El bastidor debe quedar bien firme entre los burletes. En caso de que ésto no suceda, se puede complementar dicho ajuste con cuñas caseras como cartoncitos doblados, etc.

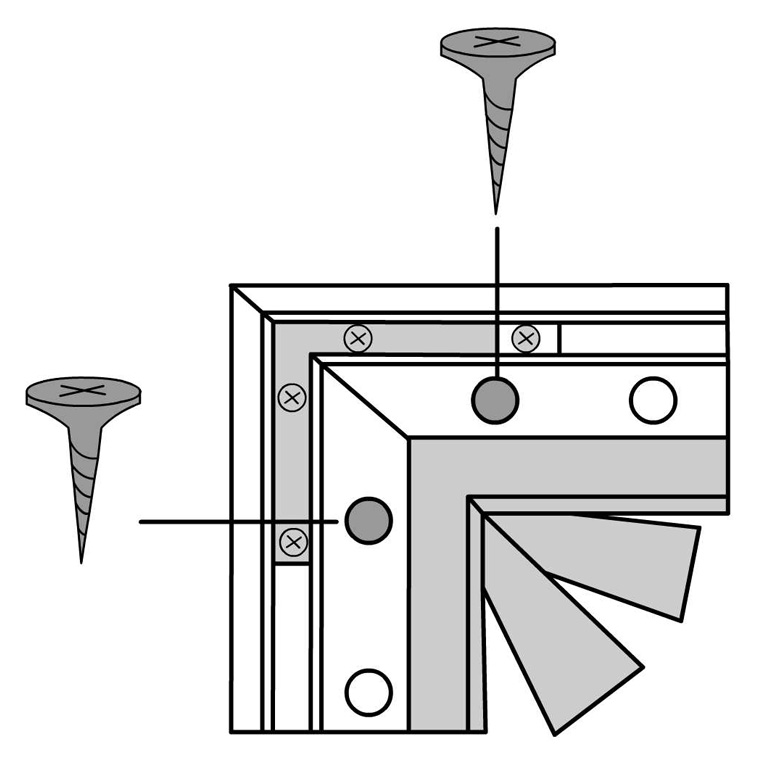

Luego dar vuelta con cuidado el marco junto al bastidor (evitando que los burletes A5 se salgan) y, con los tornillos autoperforantes TT6, atornillar el marco al bastidor. Para esta operación utilizar las perforaciones más cercanas a las esquinas.

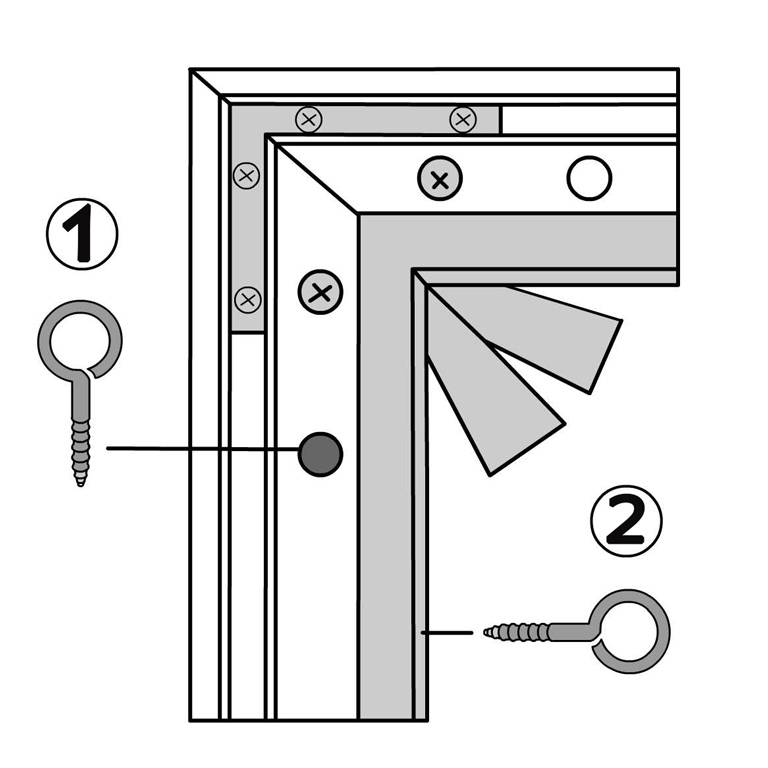

Del mismo modo, si se adquirió el Kit 2 (Pitón + alambre), atornillar los pitones en la parte superior de los perfiles verticales. Para esta operación utilizar las perforaciones (1) o la cara interna del bastidor, a la altura deseada (2).

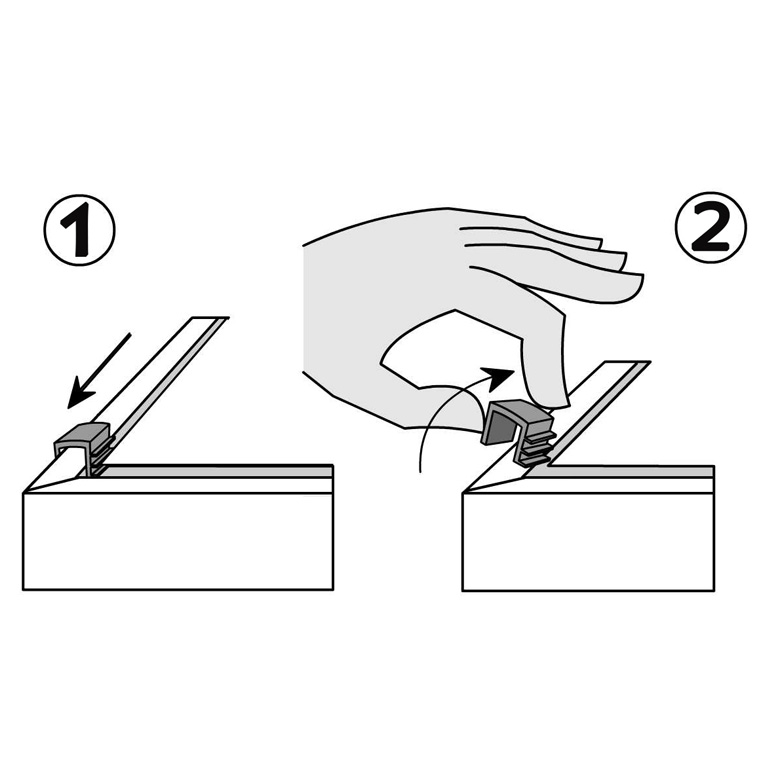

Dar nuevamente vuelta el marco y quitar los burletes distanciadores A5, llevándolos hacia las esquinas más próximas del marco (1) y levantarlos desde el extremo mediante medio giro (2).
INSTRUCTIVO DE ARMADO OVERLAID 04
El sistema de marcos OVERLAID 05, de MOLDUMARCOS ®, posee un sistema de montaje sumamente sencillo, diseñado para que puedas realizar el ensamble (obra/marco), en tu propio taller, casa o estudio, sin necesidad de herramientas especiales ni de ayudantes.
SOLO NECESITARÁS UN DESTORNILLADOR!

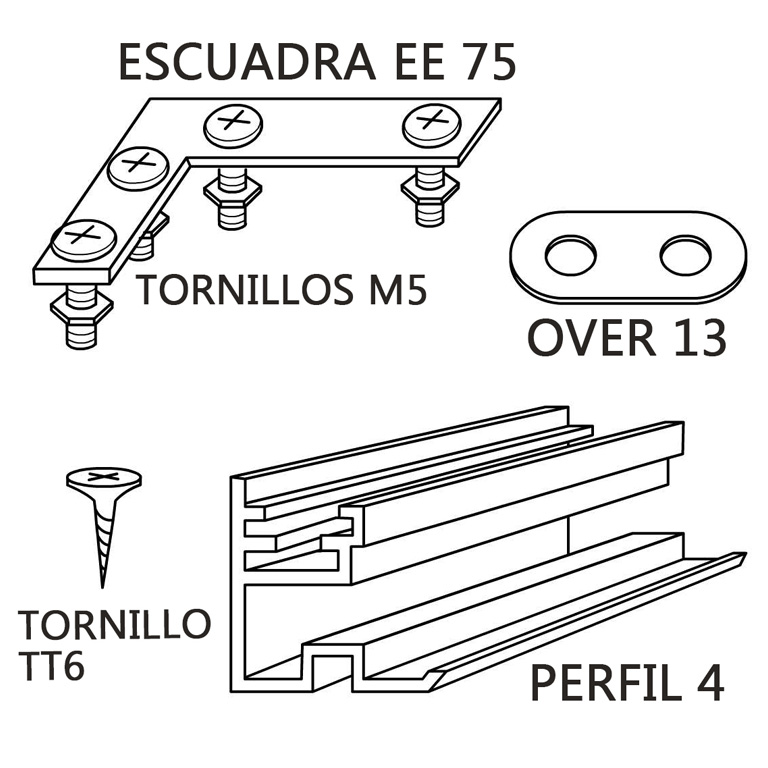

Abrir el tubo y retirar los perfiles, junto al resto de los elementos del Kit 1 (4 perfiles 04 / 4 escuadras con 4 tornillos M5 / 16 tornillos TT6 / 8 chapitas OVER 13)

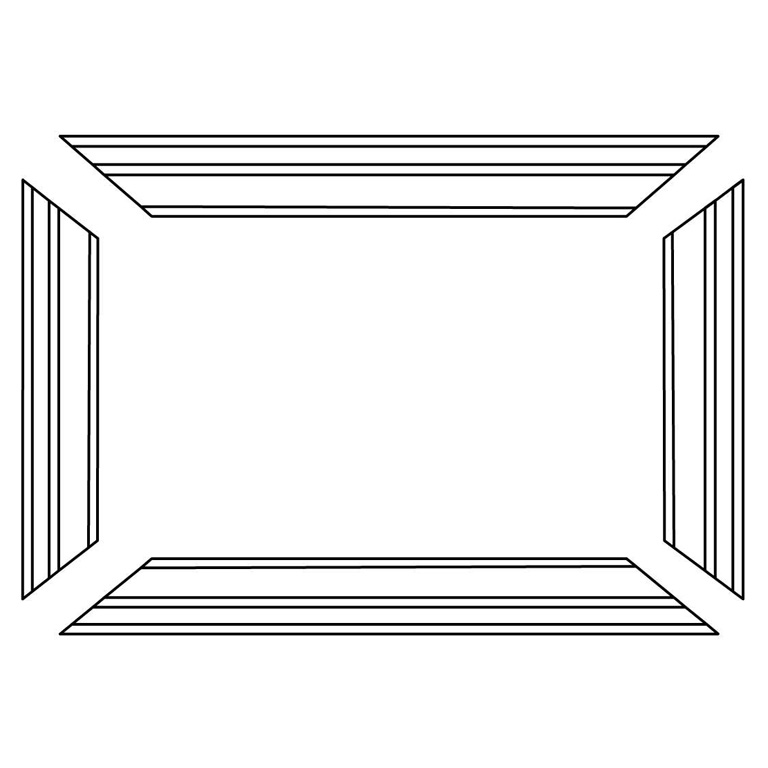

Colocar los perfiles sobre una superficie plana, preferentemente sobre un paño para evitar rayones en los perfiles.

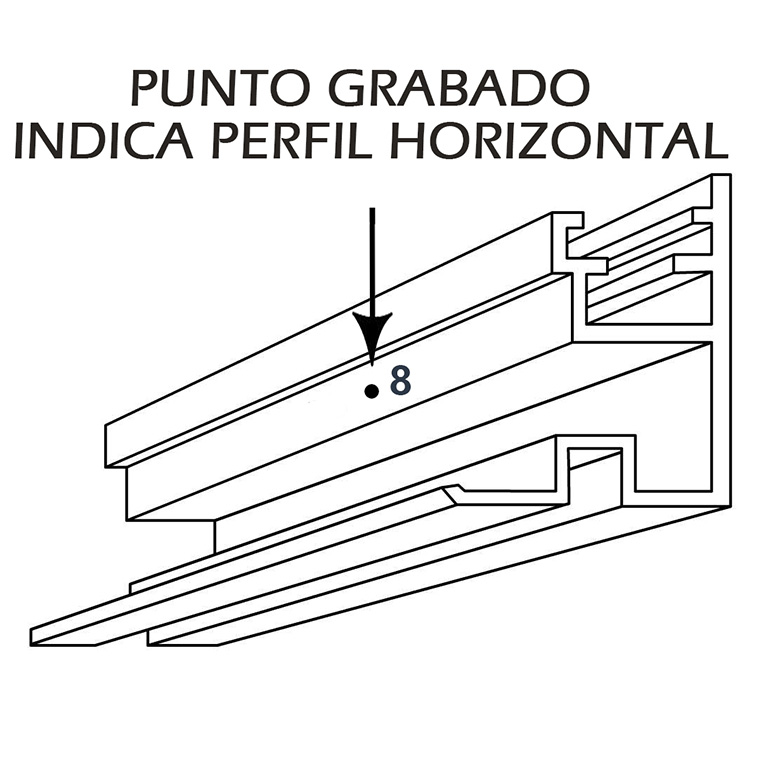

Todos los perfiles llevan un número interno grabado. Si, delante de dicho número, se encuentra grabado un punto, significa que dicho perfil corresponde al ancho del marco y lo que no tienen punto, al alto.

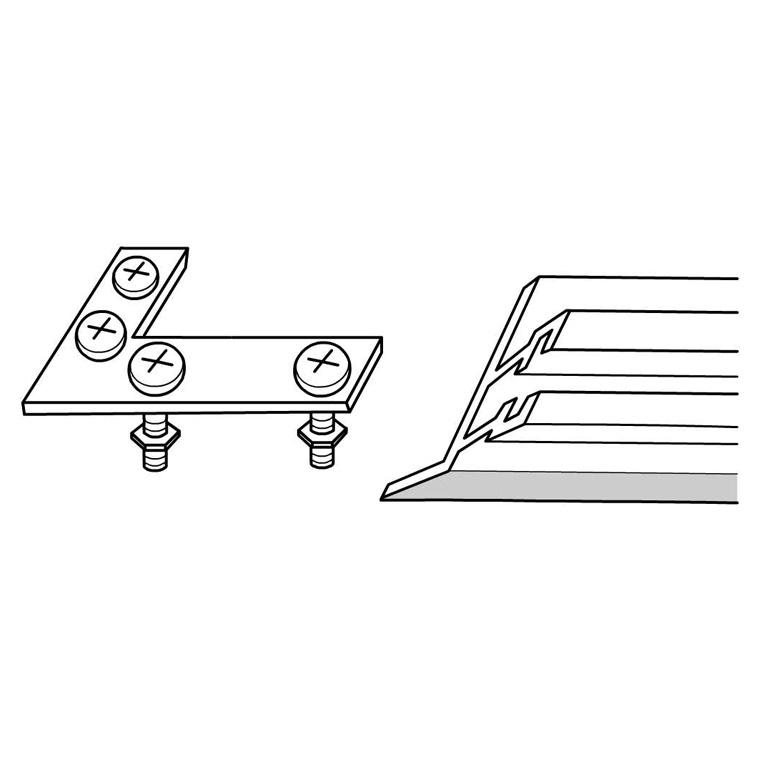

Verificar que en cada escuadra estén colocados los 4 tornillos M5 con sus respectivas tuercas, que deberán encontrarse ubicadas aproximadamente en la mitad de la rosca del tornillo.

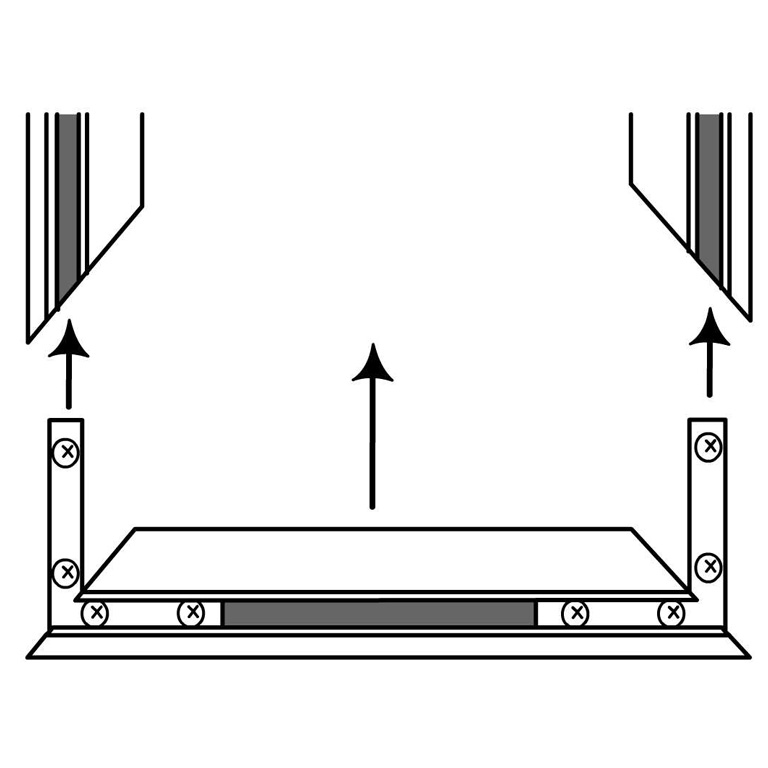

Introducir las escuadras (con la cabeza de los tornillos hacia arriba), en la canaleta superior de los perfiles horizontales (al mismo tiempo las tuercas ingresarán en la cavidad posterior a dicha canaleta. Las escuadras deben ingresar de forma suave.
Luego insertar el ala libre de las mismas en los perfiles verticales, tratando de presionar suavemente y de forma pareja para evitar que se traben. Bajo ningún aspecto deben forzarse las escuadras en su ingreso al canal. Si por alguna razón, alguna se traba, retirarla con cuidado y constatar que las tuercas se encuentren ubicadas como se indica en el punto 4)
Ubicadas las 4 escuadras, sujetar cada esquina presionando con los dedos los perfiles que conforman cada esquina, para que la unión a 45ª quede lo más cerrada posible. Logrado esto, ir ajustando los tornillos de fijación.

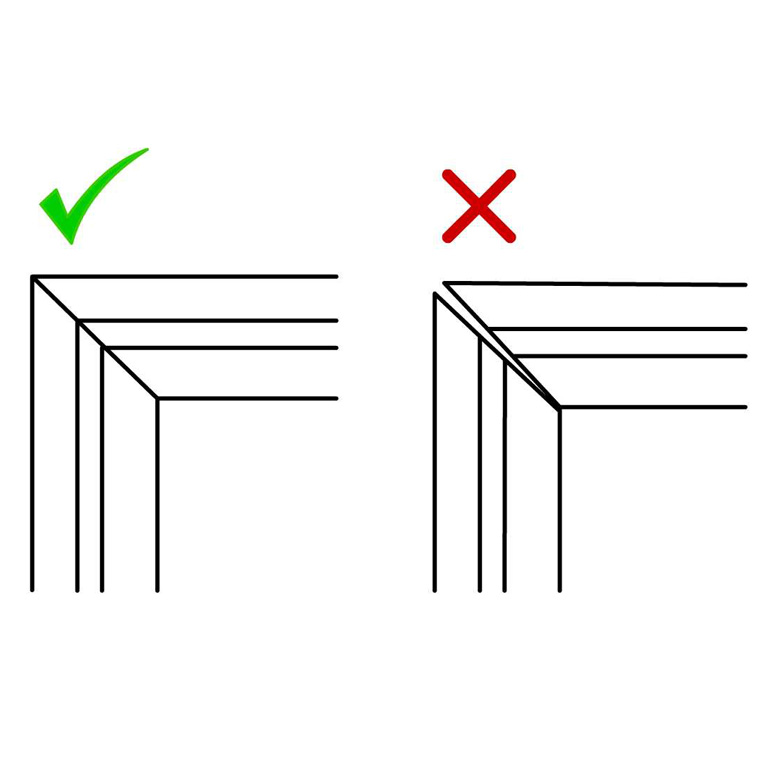

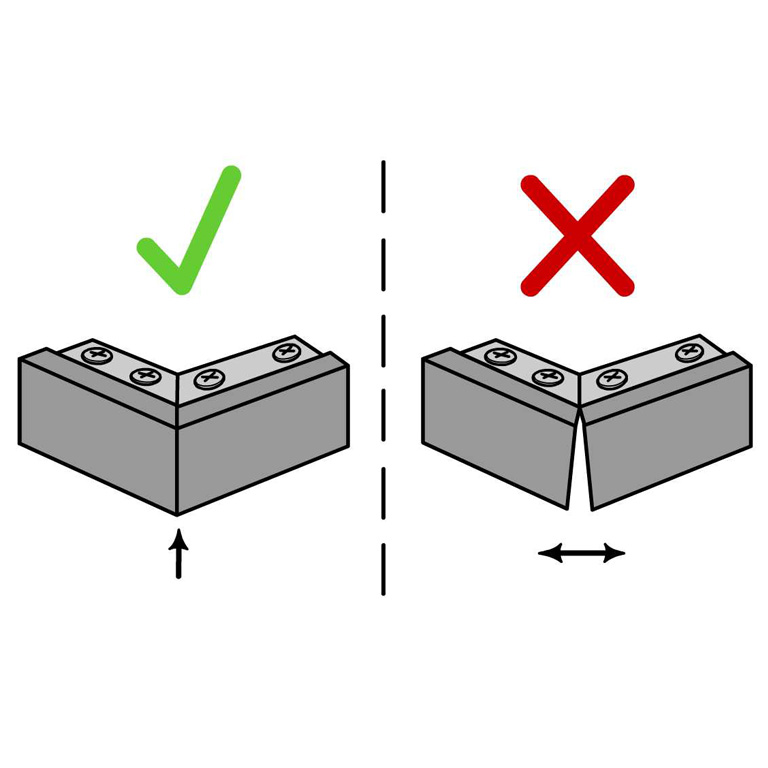

Una vez ajustadas las 4 escuadras en las 4 esquinas del marco, verificar cómo quedaron las uniones en el frente del marco y, en el caso de que alguna no haya quedado bien cerrada, aflojar los tornillos con cuidado e intentar un nuevo ajuste.
Verificar que los encuentros hayan quedado bien cerrados.
Una vez conforme con el paso anterior, asegurarse de que los 16 tornillos queden bien ajustados.

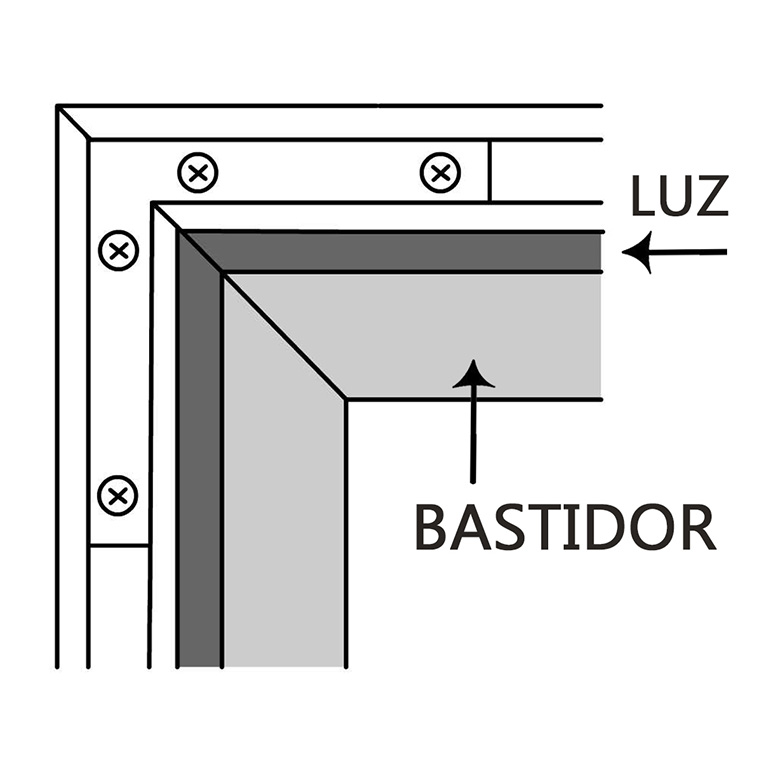

Ubicar luego el bastidor dentro del marco, con la imagen hacia abajo, tratando de que la luz entre éste y el marco perimetral quede pareja.

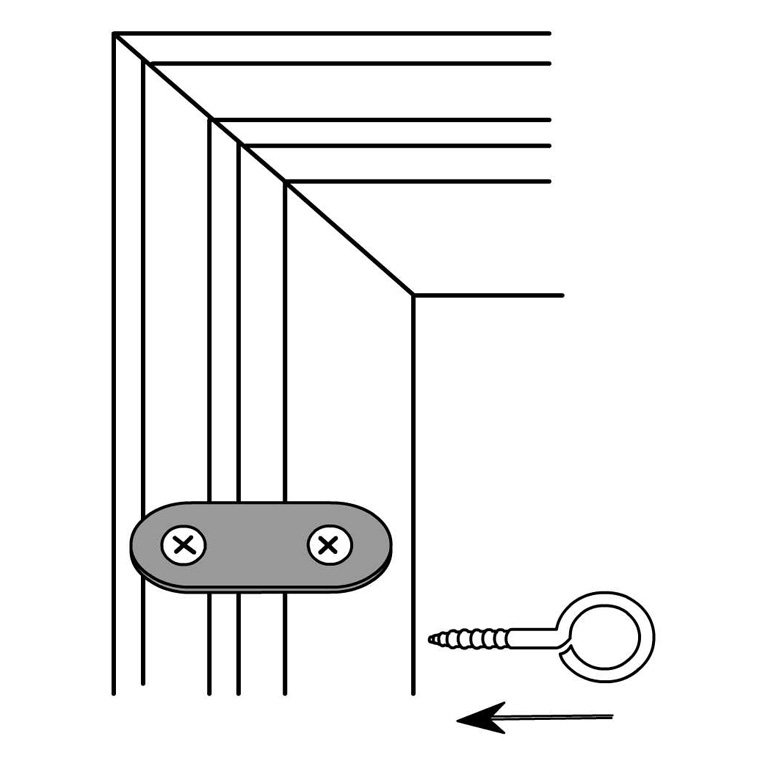

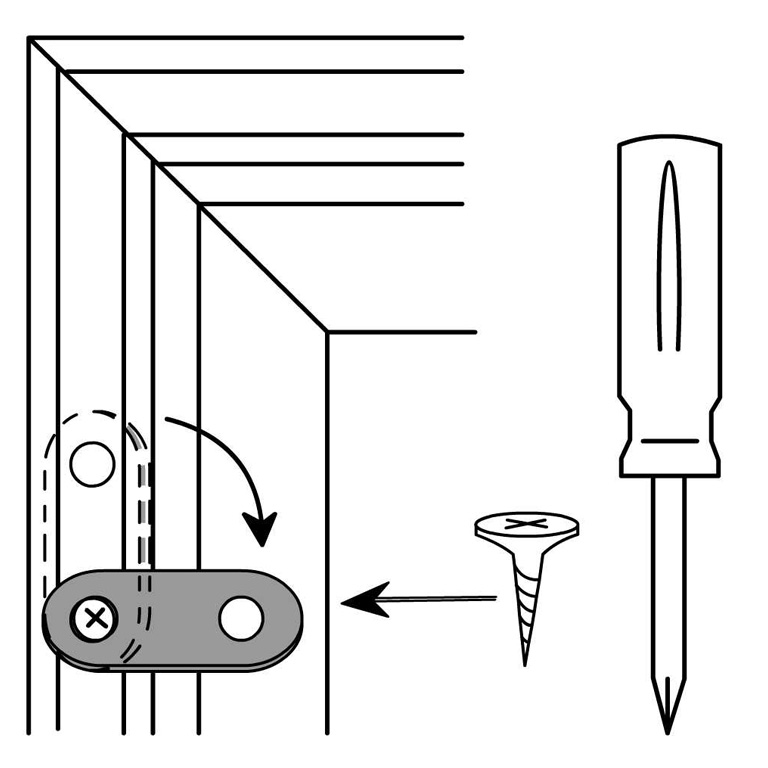

Luego aflojar (sin retirar) las 8 chapitas OVER 13 (que vienen atornilladas en los perfiles) y girarlas 90º para atornillarlas al bastidor mediante los tornillos TT6. Hacerlo con un destornillador PHILLIIPS.
En caso de haber adquirido también el Kit 2 (Pitón+ alambre), atornillar los 2 pitones en el costado interno del bastidor, a la altura deseada.
Atar luego el alambre en los dos pitones.
